2.光纤通信
2.1 章节导读
在现代高速通信系统中，光纤通信作为一种重要的信息传输手段，广泛应用于数据中心、城域网、广域网以及各种嵌入式高速数据传输场景中。相比传统电缆传输，光纤具有带宽高、传输距离远、抗电磁干扰能力强、保密性好等显著优势，是实现高速、高可靠性通信的关键技术。
随着FPGA在通信领域的深入应用，基于FPGA的光纤通信系统设计成为一项非常实用的技能。在本实验中，我们将基于开发板配套的光纤接口模块，设计并实现一个基础的光纤通信收发系统。通过本实验，同学们将掌握光纤收发器（SFP模块）的基本使用方法，了解高速串行通信，8b10b编码等概念，并学会如何通过FPGA完成数据的高速发送与接收。
2.2 理论学习
2.2.1 8B10B编码
8b/10b 编码常用于光纤通信和 LVDS 信号中，其主要目的是解决信号传输过程中的直流不平衡问题。由于串行电路通常采用交流耦合的方式（串接电容）我们知道理想电容的阻抗公式 ，通过这个公式可以知道，频率f越高，阻抗越低，反之，频率越低，阻抗越高。

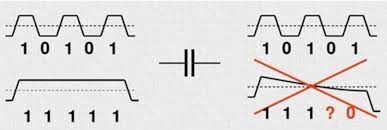

图1.交流耦合
如上图所示，当码型是高频的时候，基本可以不损耗的传输过去，但是当码型为连续的0或者1的时候，电容的损耗就很大，导致幅度不断降低，最严重的后果就是无法识别到底是0还是1，因此8b/10b编码就是为了尽量把低频的码型优化成较高频率的码型，从而降低阻抗带来的损耗。以光模块为例，它只能传输“亮”或“不亮”两种状态，即二进制的 1 和 0。当传输数据中出现长时间连续的 1 或 0（如 111111100000000)时，线路中电容的损耗就会很大，从而无法准确采样，进而造成误判。
同样，在 LVDS 高速传输中也存在类似问题。如果传输的 0 和 1 数量长期不均衡，线路上的基准电压会发生偏移，影响信号的正确识别。
因此，8b/10b 编码通过对每 8 位数据编码成 10 位信号，实现传输数据的直流平衡和足够的码流转换，也就是保证串行数据不会连续出现1和0，从而提升系统的可靠性和抗干扰能力。
那么8b10b编码是如何将8bit数据编码成10bit数据的呢？假设原始8位数据从高到低用HGFEDCBA表示，将8位数据分成高3位HGF和低5位EDCBA两个子组。经过5B/6B编码，将低5位EDCBA映射成abcdei；高3位经过3B/4B编码，映射成fghj，最后合成abcdeifghj发送。
图2.8b10b编码原理
可见8b10b编码是基于5b/6b和3b/4b之上的。
input | RD = −1 | RD = +1 | input | RD = −1 | RD = +1 | |||
|---|---|---|---|---|---|---|---|---|
EDCBA | abcdei | EDCBA | abcdei | |||||
D.00 | 00000 | 100111 | 011000 | D.16 | 10000 | 011011 | 100100 | |
D.01 | 00001 | 011101 | 100010 | D.17 | 10001 | 100011 | ||
D.02 | 00010 | 101101 | 010010 | D.18 | 10010 | 010011 | ||
D.03 | 00011 | 110001 | D.19 | 10011 | 110010 | |||
D.04 | 00100 | 110101 | 001010 | D.20 | 10100 | 001011 | ||
D.05 | 00101 | 101001 | D.21 | 10101 | 101010 | |||
D.06 | 00110 | 011001 | D.22 | 10110 | 011010 | |||
D.07 | 00111 | 111000 | 000111 | D.23 † | 10111 | 111010 | 000101 | |
D.08 | 01000 | 111001 | 000110 | D.24 | 11000 | 110011 | 001100 | |
D.09 | 01001 | 100101 | D.25 | 11001 | 100110 | |||
D.10 | 01010 | 010101 | D.26 | 11010 | 010110 | |||
D.11 | 01011 | 110100 | D.27 † | 11011 | 110110 | 001001 | ||
D.12 | 01100 | 001101 | D.28 | 11100 | 001110 | |||
D.13 | 01101 | 101100 | D.29 † | 11101 | 101110 | 010001 | ||
D.14 | 01110 | 011100 | D.30 † | 11110 | 011110 | 100001 | ||
D.15 | 01111 | 010111 | 101000 | D.31 | 11111 | 101011 | 010100 | |
K.28 | 11100 | 001111 | 110000 | |||||
上述两张表格就是5b/6b和3b/4b编码表，那我们先来看懂这两张表格。
首先是D.x.y，将低5位EDCBA按其十进制数值记为x，将高3位按其十进制数值记为y，将原始8bit数据记为D.x.y。例如8bit数据最大为255，也就是111_11111，低五位是11111，也就是十进制31，高三位111，是十进制7，所对应的8b10b就是D.31.7。这也说明了上述5b/6b编码最大为D.31，3b/4b编码最大为D.x.7。
至于RD = - 1和RD = + 1。+ -分别表示0比1多，1比0多，多的个数是一样的，而且最多多两个。当0和1一样多时便没有+1-1之分。编码的初始化状态是-1。
对于D.x.7† ，当和5B/6B组合时D.x.P7和D.x.A7编码必须选择一个来避免连续的5个0或1。D.x.A7用在：x=17 x=18 x=20当RD=-1时； x=11 x=13 x=14 当RD=+1时。 其他情况下x.A7码不能被使用。
表里面D.23，D.27，D.29，D.30后面带 †，它有自己的特殊配对规则，当x=23 x=27 x=29 x=30时，3b/4b这边使用K.x.7进行编码。
除了上面的一些编码，8b10b编码还规定了一些特殊的字符，也称为K码。K码表如下所示：
input | RD = −1 | RD = +1 | |
|---|---|---|---|
HGF EDCBA | abcdei fghj | abcdei fghj | |
K.28.0 | 000 11100 | 001111 0100 | 110000 1011 |
K.28.1 † | 001 11100 | 001111 1001 | 110000 0110 |
K.28.2 | 010 11100 | 001111 0101 | 110000 1010 |
K.28.3 | 011 11100 | 001111 0011 | 110000 1100 |
K.28.4 | 100 11100 | 001111 0010 | 110000 1101 |
K.28.5 † | 101 11100 | 001111 1010 | 110000 0101 |
K.28.6 | 110 11100 | 001111 0110 | 110000 1001 |
K.28.7 ‡ | 111 11100 | 001111 1000 | 110000 0111 |
K.23.7 | 111 10111 | 111010 1000 | 000101 0111 |
K.27.7 | 111 11011 | 110110 1000 | 001001 0111 |
K.29.7 | 111 11101 | 101110 1000 | 010001 0111 |
K.30.7 | 111 11110 | 011110 1000 | 100001 0111 |
8B/10B标准中使用了12个特殊的控制代码，他们能在数据中被发送，利用这些控制字符，可以组成各种控制语句，其中K.28.1 K.28.5 K.28.7被称为逗号字符，利用序列检测状态机检测逗号字符，以保证在串行数据接收过程中接收到数据的唯一性。如果没有逗号字符，串行接收设备将不知道数据是从哪一位开始，当序列检测器检测到逗号字符时就确定了字符的开始。
2.2.2 hsstlp ip核
实验板小眼睛盘古pg2l100h有2个hsst硬核，共8路全双工高速串行收发接口，每个接口最高支持6.6Gbps的速度，其中4路用于PCIE，2路用于SMA接口，2路用于sfp光纤接口。有关hsstlp的内容可以参考官方手册。
图3.HSSP ip核界面
2.3 实战演练
2.3.1实验目标
利用板载一路sfp光纤通道接收来自ctrlFPGA的数据实现光纤通信。
2.3.2硬件资源
实验板上有2路sfp接口全部与ctrl-FPGA相连。

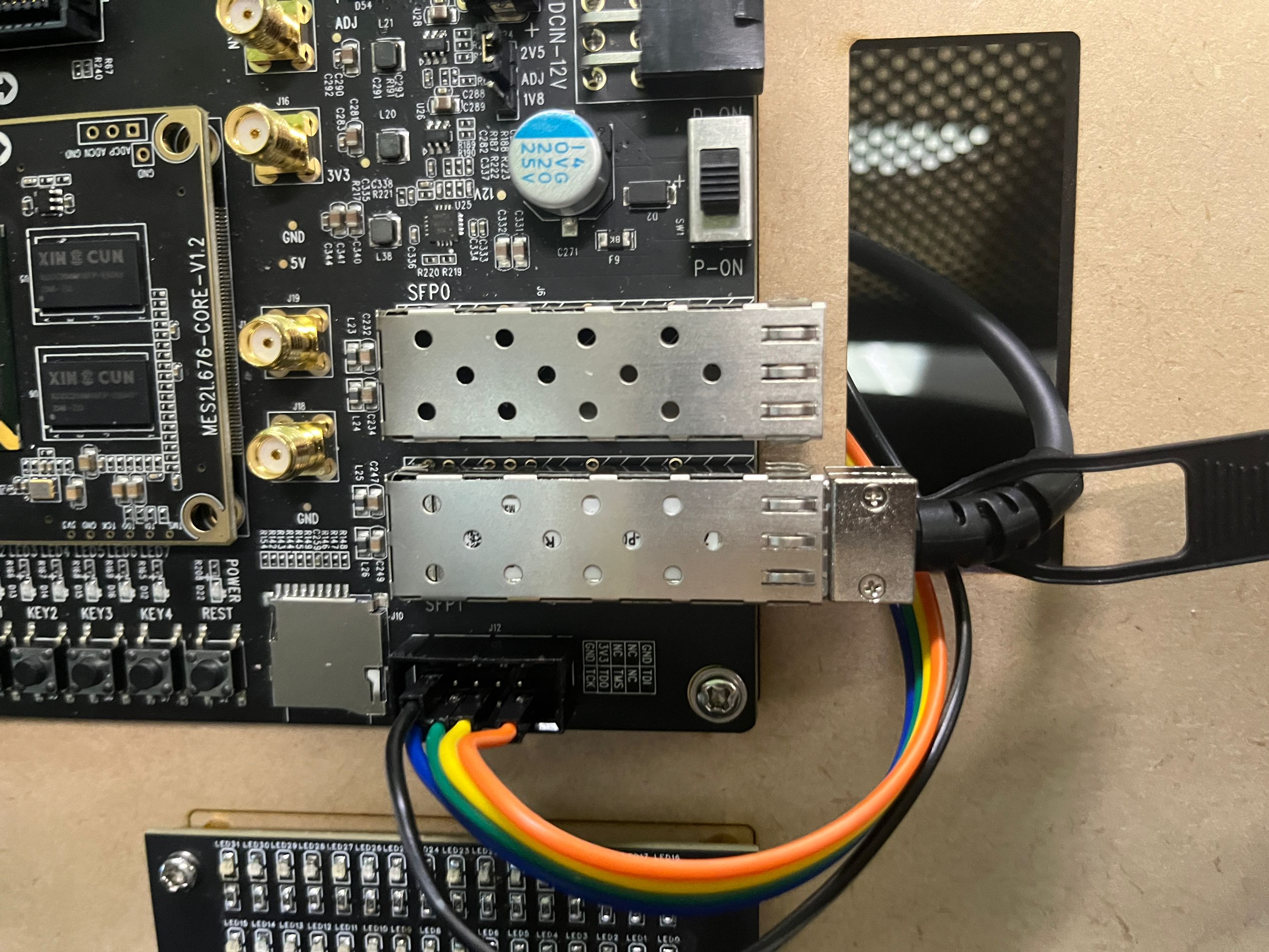

图4.板载sfp接口
2.3.3程序设计
首先我们应该学会配置并使用hsst ip核。
在ip核的配置界面可以看到可以配置4个通道的状态，分别是全双工，仅接收，仅发送和不使能。同时还可以给每路通道选择不同的标准协议例如GE，XAUI等，勾选Protocol Default Setting后可以使用该协议的默认配置。也可以自定义协议传输。
在本次实验中，我们将通道3设置成全双工，自定义协议，线速率5Gbps，编码选择8b10b，传输和接收的数据长度选择32位，PLL的参考时钟为125M。配置图如下：
图5.hsst ip核
在Alignment界面，可以配置对齐（word alignment）的模式，对齐所用的K码，多通道绑定（channel bonding）的模式，以及高速传输时出现的时钟偏差补偿（Clock Tolerance Compensation），具体使用可以参考hsst手册。
本次实验配置字节对齐模式为用户自定义，K码选择K28.5，不使用通道对齐和时钟偏差补偿。配置如下图所示：
图6.hsst ip核
在Misc界面选择使用官方复位程序，参考时钟27M（板载时钟），复位时钟个数为32767，接收模式（RX Termination Mode）选择外部AC，内部DC。配置如下图所示：
图7.hsst ip核
生成ip核后，我们将ip核例化在顶层文件中，目前配置的ip核包括复位所需要的信号，重要的状态信号，传输时钟i_p_tx3_clk_fr_core，传输的32位数据i_txd_3，传输的数据类型i_txk_3，接收时钟i_p_rx3_clk_fr_core，接收的32位数据o_rxd_3，接收的数据类型o_rxk_3。这里解释一下txk和rxk，这个信号是4位的，每一位对应txd和rxd信号的8位数据，1表示该8位数据是k码，0表示改8位数据是普通数据。参考代码如下：
module hsst_top (
input clk,
input rstn,
input i_p_refckn_0,
input i_p_refckp_0,
output [7:0] led
);
wire i_free_clk;
wire i_pll_rst_0;
wire o_pll_done_0;
wire o_txlane_done_3;
wire o_rxlane_done_3;
wire o_p_clk2core_tx_3;
wire i_p_tx3_clk_fr_core;
wire o_p_clk2core_rx_3;
wire i_p_rx3_clk_fr_core;
wire o_p_pll_lock_0;
wire o_p_rx_sigdet_sta_3;
wire o_p_lx_cdr_align_3;
wire i_p_l3rxn;
wire i_p_l3rxp;
wire o_p_l3txn;
wire o_p_l3txp;
wire [3:0] i_tdispsel_3;
wire [3:0] i_tdispctrl_3;
wire [2:0] o_rxstatus_3;
wire [3:0] o_rdisper_3;
wire [3:0] o_rdecer_3;
wire txclk;
reg [31:0] i_txd_3;
reg [ 3:0] i_txk_3;
wire rxclk;
wire [31:0] o_rxd_3;
wire [ 3:0] o_rxk_3;
assign i_free_clk = clk;
assign i_pll_rst_0 = rstn;
assign i_p_tx3_clk_fr_core = o_p_clk2core_tx_3;
assign i_p_rx3_clk_fr_core = o_p_clk2core_rx_3;
assign txclk = i_p_tx3_clk_fr_core;
assign rxclk = i_p_rx3_clk_fr_core;
hsst the_instance_name (
.i_free_clk (i_free_clk ), //复位序列参考时钟
.i_pll_rst_0 (i_pll_rst_0 ), //pll复位
.i_wtchdg_clr_0 (), //
.o_wtchdg_st_0 (), //
.i_p_refckn_0 (i_p_refckn_0 ), //pll参考差分时钟
.i_p_refckp_0 (i_p_refckp_0 ), //
.o_pll_done_0 (o_pll_done_0 ), //pll复位完成
.o_txlane_done_3 (o_txlane_done_3 ), //tx通道初始化完成
.o_rxlane_done_3 (o_rxlane_done_3 ), //rx通道初始化完成
.o_p_pll_lock_0 (o_p_pll_lock_0 ), //pll lock信号
.o_p_rx_sigdet_sta_3 (o_p_rx_sigdet_sta_3), //sigdet_sta状态信号
.o_p_lx_cdr_align_3 (o_p_lx_cdr_align_3 ), //cdr_align状态信号
.o_p_clk2core_tx_3 (o_p_clk2core_tx_3 ), //output传输时钟
.i_p_tx3_clk_fr_core (i_p_tx3_clk_fr_core), //input
.o_p_clk2core_rx_3 (o_p_clk2core_rx_3 ), //output接收时钟
.i_p_rx3_clk_fr_core (i_p_rx3_clk_fr_core), //input
.i_p_pcs_word_align_en_3 (1'b1 ), //使能word_align
.i_p_l3rxn (i_p_l3rxn ), //差分数据线
.i_p_l3rxp (i_p_l3rxp ), //差分数据线
.o_p_l3txn (o_p_l3txn ), //差分数据线
.o_p_l3txp (o_p_l3txp ), //差分数据线
.i_txd_3 (i_txd_3 ), //传输的32位数据
.i_tdispsel_3 (i_tdispsel_3 ), //
.i_tdispctrl_3 (i_tdispctrl_3 ), //
.i_txk_3 (i_txk_3 ), //传输的数据类型，0：普通数据，1：K码
.o_rxstatus_3 (o_rxstatus_3 ), //
.o_rxd_3 (o_rxd_3 ), //接收的32位数据
.o_rdisper_3 (o_rdisper_3 ), //
.o_rdecer_3 (o_rdecer_3 ), //
.o_rxk_3 (o_rxk_3 ) //接收的数据类型，0：普通数据，1：K码
);
//*******************************************************************//
assign led = {1'b0,1'b0,o_pll_done_0,o_p_pll_lock_0,o_txlane_done_3,o_p_rx_sigdet_sta_3, o_p_lx_cdr_align_3,o_rxlane_done_3};
reg [ 2:0] tx_state;
reg [15:0] txcnt;
wire tx_rstn = rstn && o_txlane_done_3 && o_rxlane_done_3;
always @(posedge txclk or negedge tx_rstn)begin
if(~tx_rstn)begin
i_txd_3 <= 32'hBCBCBCBC;
i_txk_3 <= 4'b1111;
end
else if(tx_state == 0)begin
i_txd_3 <= 32'hBCBCBCBC;
i_txk_3 <= 4'b1111;
end
else if(tx_state == 1)begin
i_txd_3 <= 32'h00000000;
i_txk_3 <= 4'b0000;
end
else if(tx_state == 2)begin
i_txd_3 <= i_txd_3 + 1;
i_txk_3 <= 4'b0000;
end
end
always @(posedge txclk or negedge tx_rstn)begin
if(~tx_rstn)begin
tx_state <= 0;
end
else if(tx_state == 0)begin
if(txcnt == 7)
tx_state <= 1;
else
tx_state <= 0;
end
else if(tx_state == 1)begin
tx_state <= 2;
end
else if(tx_state == 2)begin
if(txcnt == 1032)
tx_state <= 0;
else
tx_state <= 2;
end
end
always @(posedge txclk or negedge tx_rstn)begin
if(~tx_rstn)
txcnt <= 0;
else if(txcnt == 1032)
txcnt <= 0;
else
txcnt <= txcnt + 1;
end
endmodule
到现在为止，我们已经可以接收和发送数据了，但使用的时候会发现一个问题，如下图所示，我们发送的数据是0xc5bcc5bc,但接收到的数据却是0xbcc5bc5，数据出现了移位，这是为什么呢？这是因为发送编码是8b10b，是以8位数据为一个基本单位进行发送的，虽然发送数据是0xc5bcc5bc，但是在串行通信中，他并不知道你发送的32位数据是以c5开头还是以bc开头，前面在ip核中设置的word alignment正确的对齐了BC（k28.5）这个字符，正确的接收了字节数据，但32位数据中字节顺序需要我们自己去调整。（因为设置ip时用的自定义模式）。
图8.debugger抓取波形
module Word_Alignment_32bit (
input wire clk ,
input wire rstn ,
input wire [31:0] data_bf_align /* synthesis PAP_MARK_DEBUG="1" */,
input wire [ 3:0] rxk /* synthesis PAP_MARK_DEBUG="1" */,
output reg data_valid /* synthesis PAP_MARK_DEBUG="1" */,
output reg [31:0] data_af_align /* synthesis PAP_MARK_DEBUG="1" */,
output reg data_done/* synthesis PAP_MARK_DEBUG="1" */
);
//************************ 8b10b K_Code ********************************************
//K28.0 1C
//K28.1 3C
//K28.2 5C
//K28.3 7C
//K28.4 9C
//K28.5 BC
//K28.6 DC
//K28.7 FC
//K23.7 F7
//K27.7 FB
//K29.7 FD
//K30.7 FE
//********************** Pattern Controller ********************************************
// txdata format
// data_x = {data_x_1,data_x_2,data_x_3,data_x_4}
// 假如发送数据是data_1，data_2，data_3
// 接收数据很可能会出现
// {data_1}
//
//
//
//
//
//
// data Format:
//
// __ ________ ________ ________ ________ ________ ________ ________ ________ ________
// __X_ idle__X__idle__X__idle__X__data__x ……………… x__data__X__idle__X__idle__X__idle__X___idle_
//
// idle <= K28.5
// 空闲时发送K28.5，有数据时发送数据，
// 本模块根据以上格式实现32位数据对齐，使得接收数据与发送数据一致，不会出现错位。
//
//
//**************************************************************************************
//parameter
localparam IDLE = 0;
localparam ALIGN1 = 1;
localparam ALIGN2 = 2;
localparam ALIGN3 = 3;
localparam ALIGN4 = 4;
reg [4:0] state;
reg [4:0] nextstate;
reg skip;
reg rxcnt;
reg [ 7:0] datareg8;
reg [15:0] datareg16;
reg [23:0] datareg24;
reg [31:0] datareg32;
reg error;
// always @(negedge clk or negedge rstn)begin
// if(~rstn)begin
// datareg8 <= 0;
// datareg16 <= 0;
// datareg24 <= 0;
// datareg32 <= 0;
// end
// else begin
// datareg8 <= data_bf_align[31:24];
// datareg16 <= data_bf_align[31:16];
// datareg24 <= data_bf_align[31:8];
// datareg32 <= data_bf_align;
// end
// end
always @(posedge clk or negedge rstn)begin
if(~rstn)begin
state <= IDLE;
end
else begin
state <= nextstate;
end
end
always @(*)begin
case(state)
IDLE : begin
if (rxk == 4'b0111) nextstate <= ALIGN1;
else if(rxk == 4'b0011) nextstate <= ALIGN2;
else if(rxk == 4'b0001) nextstate <= ALIGN3;
else if(rxk == 4'b0000) nextstate <= ALIGN4;
else nextstate <= IDLE;
end
ALIGN1 : begin
if(skip || error) begin
if (rxk == 4'b0111) nextstate <= ALIGN1;
else if(rxk == 4'b0011) nextstate <= ALIGN2;
else if(rxk == 4'b0001) nextstate <= ALIGN3;
else if(rxk == 4'b0000) nextstate <= ALIGN4;
else nextstate <= IDLE;
end
else
nextstate <= ALIGN1;
end
ALIGN2 : begin
if(skip || error) begin
if (rxk == 4'b0111) nextstate <= ALIGN1;
else if(rxk == 4'b0011) nextstate <= ALIGN2;
else if(rxk == 4'b0001) nextstate <= ALIGN3;
else if(rxk == 4'b0000) nextstate <= ALIGN4;
else nextstate <= IDLE;
end
else
nextstate <= ALIGN2;
end
ALIGN3 : begin
if(skip || error) begin
if (rxk == 4'b0111) nextstate <= ALIGN1;
else if(rxk == 4'b0011) nextstate <= ALIGN2;
else if(rxk == 4'b0001) nextstate <= ALIGN3;
else if(rxk == 4'b0000) nextstate <= ALIGN4;
else nextstate <= IDLE;
end
else
nextstate <= ALIGN3;
end
ALIGN4 : begin
if(skip || error) begin
if (rxk == 4'b0111) nextstate <= ALIGN1;
else if(rxk == 4'b0011) nextstate <= ALIGN2;
else if(rxk == 4'b0001) nextstate <= ALIGN3;
else if(rxk == 4'b0000) nextstate <= ALIGN4;
else nextstate <= IDLE;
end
// if(skip)
// nextstate <= IDLE;
// else if(error)
// nextstate <= IDLE;
else
nextstate <= ALIGN4;
end
endcase
end
always @(posedge clk or negedge rstn) begin
if(~rstn)begin
data_valid <= 0;
data_af_align <= 0;
data_done <= 0;
rxcnt <= 0;
skip <= 0;
datareg8 <= 0;
datareg16 <= 0;
datareg24 <= 0;
datareg32 <= 0;
error <= 0;
end
else begin
// data_valid <= 0;
// data_done <= 0;
case(state)
IDLE : begin
rxcnt <= 0;
skip <= 0;
data_valid <= 0;
data_done <= 0;
if(rxk == 4'b1111)begin
data_af_align <= data_bf_align;
error <= 0;
end
else begin
if(rxk == 4'b0111)begin
datareg8 <= data_bf_align[31:24];
error <= 0;
end
else if(rxk == 4'b0011)begin
datareg16 <= data_bf_align[31:16];
error <= 0;
end
else if(rxk == 4'b0001)begin
datareg24 <= data_bf_align[31: 8];
error <= 0;
end
else if(rxk == 4'b0000)begin
datareg32 <= data_bf_align;
error <= 0;
end
else begin
error <= 1;
end
end
end
ALIGN1 : begin
data_af_align <= {data_bf_align[23:0],datareg8};
datareg8 <= data_bf_align[31:24];
if(skip) skip <= 0;
else if(rxk == 4'b1000) skip <= 1;
else if(rxk == 4'b0000) skip <= 0;
else error <= 1;
if(skip) data_done <= 0;
else if(rxk == 4'b1000) data_done <= 1;
else data_done <= 0;
if(skip) data_valid <= 0;
else data_valid <= 1;
end
ALIGN2 : begin
data_af_align <= {data_bf_align[15:0],datareg16};
datareg16 <= data_bf_align[31:16];
if(skip) skip <= 0;
else if(rxk == 4'b1100) skip <= 1;
else if(rxk == 4'b0000) skip <= 0;
else error <= 1;
if(skip) data_done <= 0;
else if(rxk == 4'b1100) data_done <= 1;
else data_done <= 0;
if(skip) data_valid <= 0;
else data_valid <= 1;
end
ALIGN3 : begin
data_af_align <= {data_bf_align[7:0],datareg24};
datareg24 <= data_bf_align[31:8];
if(skip) skip <= 0;
else if(rxk == 4'b1110) skip <= 1;
else if(rxk == 4'b0000) skip <= 0;
else error <= 1;
if(skip) data_done <= 0;
else if(rxk == 4'b1110) data_done <= 1;
else data_done <= 0;
if(skip) data_valid <= 0;
else data_valid <= 1;
end
ALIGN4 : begin
data_af_align[31:0] <= datareg32;
datareg32 <= data_bf_align;
if(skip) skip <= 0;
else if(rxk == 4'b1111) skip <= 1;
else if(rxk == 4'b0000) skip <= 0;
else error <= 1;
if(skip) data_done <= 0;
else if(rxk == 4'b1111) data_done <= 1;
else data_done <= 0;
if(skip) data_valid <= 0;
else data_valid <= 1;
end
endcase
end
end
endmodule
我们将对齐模块例化到顶层，并且为了观察接收数据与发送数据是否一致，我们将接收到的数据从0开始比较，如果相同，led0就会亮，如果不同led0就不亮，同时把未经32位对齐模块的数据与发送数据对比，相同led1亮，不同led1不亮，新的顶层模块如下所示：
module hsst_top (
input clk,
input rstn,
input i_p_refckn_0,
input i_p_refckp_0,
output [7:0] led
);
wire i_free_clk;
wire i_pll_rst_0;
wire o_pll_done_0;
wire o_txlane_done_3;
wire o_rxlane_done_3;
wire o_p_clk2core_tx_3;
wire i_p_tx3_clk_fr_core;
wire o_p_clk2core_rx_3;
wire i_p_rx3_clk_fr_core;
wire o_p_pll_lock_0;
wire o_p_rx_sigdet_sta_3;
wire o_p_lx_cdr_align_3;
wire i_p_l3rxn;
wire i_p_l3rxp;
wire o_p_l3txn;
wire o_p_l3txp;
wire [3:0] i_tdispsel_3;
wire [3:0] i_tdispctrl_3;
wire [2:0] o_rxstatus_3;
wire [3:0] o_rdisper_3;
wire [3:0] o_rdecer_3;
wire txclk;
reg [31:0] i_txd_3;
reg [ 3:0] i_txk_3;
wire rxclk;
wire [31:0] o_rxd_3;
wire [ 3:0] o_rxk_3;
assign i_free_clk = clk;
assign i_pll_rst_0 = rstn;
assign i_p_tx3_clk_fr_core = o_p_clk2core_tx_3;
assign i_p_rx3_clk_fr_core = o_p_clk2core_rx_3;
assign txclk = i_p_tx3_clk_fr_core;
assign rxclk = i_p_rx3_clk_fr_core;
hsst the_instance_name (
.i_free_clk (i_free_clk ), //复位序列参考时钟
.i_pll_rst_0 (i_pll_rst_0 ), //pll复位
.i_wtchdg_clr_0 (), //
.o_wtchdg_st_0 (), //
.i_p_refckn_0 (i_p_refckn_0 ), //pll参考差分时钟
.i_p_refckp_0 (i_p_refckp_0 ), //
.o_pll_done_0 (o_pll_done_0 ), //pll复位完成
.o_txlane_done_3 (o_txlane_done_3 ), //tx通道初始化完成
.o_rxlane_done_3 (o_rxlane_done_3 ), //rx通道初始化完成
.o_p_pll_lock_0 (o_p_pll_lock_0 ), //pll lock信号
.o_p_rx_sigdet_sta_3 (o_p_rx_sigdet_sta_3), //sigdet_sta状态信号
.o_p_lx_cdr_align_3 (o_p_lx_cdr_align_3 ), //cdr_align状态信号
.o_p_clk2core_tx_3 (o_p_clk2core_tx_3 ), //output传输时钟
.i_p_tx3_clk_fr_core (i_p_tx3_clk_fr_core), //input
.o_p_clk2core_rx_3 (o_p_clk2core_rx_3 ), //output接收时钟
.i_p_rx3_clk_fr_core (i_p_rx3_clk_fr_core), //input
.i_p_pcs_word_align_en_3 (1'b1 ), //使能word_align
.i_p_l3rxn (i_p_l3rxn ), //差分数据线
.i_p_l3rxp (i_p_l3rxp ), //差分数据线
.o_p_l3txn (o_p_l3txn ), //差分数据线
.o_p_l3txp (o_p_l3txp ), //差分数据线
.i_txd_3 (i_txd_3 ), //传输的32位数据
.i_tdispsel_3 (i_tdispsel_3 ), //
.i_tdispctrl_3 (i_tdispctrl_3 ), //
.i_txk_3 (i_txk_3 ), //传输的数据类型，0：普通数据，1：K码
.o_rxstatus_3 (o_rxstatus_3 ), //
.o_rxd_3 (o_rxd_3 ), //接收的32位数据
.o_rdisper_3 (o_rdisper_3 ), //
.o_rdecer_3 (o_rdecer_3 ), //
.o_rxk_3 (o_rxk_3 ) //接收的数据类型，0：普通数据，1：K码
);
//*******************************************************************//
reg [ 2:0] tx_state;
reg [15:0] txcnt;
wire tx_rstn = rstn && o_txlane_done_3 && o_rxlane_done_3;
always @(posedge txclk or negedge tx_rstn)begin
if(~tx_rstn)begin
i_txd_3 <= 32'hBCBCBCBC;
i_txk_3 <= 4'b1111;
end
else if(tx_state == 0)begin
i_txd_3 <= 32'hBCBCBCBC;
i_txk_3 <= 4'b1111;
end
else if(tx_state == 1)begin
i_txd_3 <= 32'h00000000;
i_txk_3 <= 4'b0000;
end
else if(tx_state == 2)begin
i_txd_3 <= i_txd_3 + 1;
i_txk_3 <= 4'b0000;
end
end
always @(posedge txclk or negedge tx_rstn)begin
if(~tx_rstn)begin
tx_state <= 0;
end
else if(tx_state == 0)begin
if(txcnt == 7)
tx_state <= 1;
else
tx_state <= 0;
end
else if(tx_state == 1)begin
tx_state <= 2;
end
else if(tx_state == 2)begin
if(txcnt == 1032)
tx_state <= 0;
else
tx_state <= 2;
end
end
always @(posedge txclk or negedge tx_rstn)begin
if(~tx_rstn)
txcnt <= 0;
else if(txcnt == 1032)
txcnt <= 0;
else
txcnt <= txcnt + 1;
end
wire Word_Alignment_rstn = rstn && o_txlane_done_3 && o_rxlane_done_3;
wire data_valid;
wire [31:0] data_af_align;
wire data_last;
Word_Alignment_32bit Word_Alignment_32bit_inst (
.clk (rxclk ),
.rstn (Word_Alignment_rstn),
.data_bf_align (o_rxd_3 ),
.rxk (o_rxk_3 ),
.data_valid (data_valid ),
.data_af_align (data_af_align ),
.data_done (data_last )
);
//**********************************//
reg [31:0] data_bf_Alignment_judge;
reg [31:0] data_af_Alignment_judge;
always@(posedge rxclk or negedge Word_Alignment_rstn)begin
if(~Word_Alignment_rstn)data_bf_Alignment_judge <= 0;
else if(o_rxk_3 == 4'b0000) data_bf_Alignment_judge <= data_bf_Alignment_judge + 1;
else data_bf_Alignment_judge <= 0;
end
always@(posedge rxclk or negedge Word_Alignment_rstn)begin
if(~Word_Alignment_rstn)data_af_Alignment_judge <= 0;
else if(data_valid) data_af_Alignment_judge <= data_af_Alignment_judge + 1;
else data_af_Alignment_judge <= 0;
end
assign led = {o_pll_done_0,o_p_pll_lock_0,o_txlane_done_3,o_rxlane_done_3,1'b0,1'b0,data_af_Alignment_judge == data_af_align,data_bf_Alignment_judge == o_rxd_3};
endmodule
2.3.4仿真验证
本实验不进行仿真，可以点击工程目录下ipcore文件夹下，hsst参考设计中sim文件夹的sim.bat文件进行仿真。
2.3.5上板验证
上板前要先进行管脚约束。端口除了板载时钟，复位以及led，还需要添加以下约束：
define_attribute {p:i_p_refckn_0} {PAP_IO_DIRECTION} {INPUT}
define_attribute {p:i_p_refckn_0} {PAP_IO_LOC} {AB11}
define_attribute {p:i_p_refckn_0} {PAP_IO_UNUSED} {TRUE}
define_attribute {p:i_p_refckp_0} {PAP_IO_DIRECTION} {INPUT}
define_attribute {p:i_p_refckp_0} {PAP_IO_LOC} {AA11}
define_attribute {p:i_p_refckp_0} {PAP_IO_UNUSED} {TRUE}
define_attribute {i:hsst_inst.U_GTP_HSSTLP_WRAPPER.CHANNEL3_ENABLE.U_GTP_HSSTLP_LANE3} {PAP_LOC} {HSSTLP_364_0:U3_HSSTLP_LANE}
define_attribute {i:hsst_inst.U_GTP_HSSTLP_WRAPPER.PLL0_ENABLE.U_GTP_HSSTLP_PLL0} {PAP_LOC} {HSSTLP_364_0:U0_HSSTLP_PLL}
该语句主要约束hsst参考时钟管脚，hsst所使用PLL（PLL0），以及hsst使用的通道。其他约束可以参考工程目录下ipcore文件夹中hsst内的参考例程。
完成管脚分配之后就可以生成sbit文件，将文件提交到网站后点击烧录，即可将sbit下载到实验板中，在摄像头页面即可观察到8个led中前四个亮，后四个分别为不亮，不亮，亮，不亮的状态。前四个亮表示hsst中pll和rx，tx通道初始化成功，最后两个led，led1亮表示接收的与发送的数据相同，led0不亮表示未经32位对齐模块处理的接收数据与发送数据不同。
2.4 章末总结
本次实验主要学习了高速串行通信的相关知识，初步学会使用hsst ip核。
