# 进阶-1-密码锁实验 ## 1.1 章节导读 本章作为进阶的第一个实验,主要学习状态机的写法和使用,同时联系前面所学的数码管和矩阵键盘,完成一个密码锁的设计。 ## 1.2 理论学习 ### 1.2.1 FSM状态机 在数字逻辑设计中,**有限状态机(FSM, Finite State Machine)**是一种根据输入和当前状态决定下一个状态和输出的模型,广泛用于顺序逻辑电路的控制部分。 在本实验中,我们将使用 FSM 构建密码锁的控制逻辑,用于管理**按键输入过程、密码比对、开锁显示、错误处理等多个步骤**。 FSM 通常包含以下几个组成部分: - **状态定义(State)**:用来描述系统当前所处的逻辑阶段。例如:待输入、输入中、校验中、成功、失败等。 - **状态转移条件(Transition)**:根据输入信号(如按键、定时器、复位)从一个状态跳转到另一个状态。 - **输出控制(Output)**:每个状态下系统应有的行为,比如更新数码管、检测密码、拉高开锁信号等。 常见的 FSM 类型包括: - **Moore 状态机:**输出只与当前状态有关,结构更稳定; - **Mealy 状态机:**输出与当前状态和输入有关,反应更灵敏。 在本例中我们要设计一个状态机去对密码锁进行控制。首先我们应该先给密码锁分一下他会处于什么状态,每个状态有什么输出(本例中将密码锁设计成下述4个状态): 1. SETUP状态:该状态下可以设置4位密码,输入4位数字后按#键设置密码有效,*清空设置,数码管输出4位数字输入 2. LOCK状态:锁定状态,可以输入密码解锁,按#确定,*键清空输入,数码管输出4位数字输入 3. ERROR状态:如果输入密码错误,或者操作错误,进入此状态,数码管输出ERROR 4. UNLOCK状态:解锁状态,可以按*重设密码,也可以按#重新锁定,数码管输出UNLOCK 然后确定状态之间如何进行转移: 1. SETUP状态:输入4位数字后按#键设置密码有效,有效后进入LOCK状态 2. LOCK状态:输入密码,按#确定后如果密码正确进入UNLOCK状态,如果错误进入ERROR状态 3. ERROR状态:按下任意按键后进入LOCK状态 4. UNLOCK状态:按下#键进入LOCK状态,按*键进入SETUP状态重设密码 根据上述状态转移逻辑,我们可以画出状态转移图,状态转移图如下图所示:
无法显示图片时显示的文字

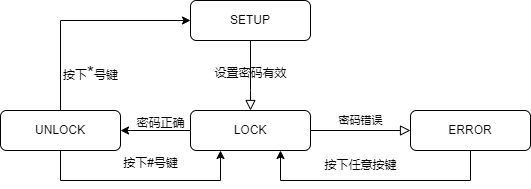

图1.状态转移图
我们已经了解了本次实验所使用的状态机,那么如何使用verilog编写状态机呢?主要有三种方法,分别是:三段式状态机,二段式状态机,一段式状态机。 三段式状态机写法如下: - 状态机第一段,时序逻辑,非阻塞赋值,传递寄存器的状态。 - 状态机第二段,组合逻辑,阻塞赋值,根据当前状态和当前输入,确定下一个状态机的状态。 - 状态机第三代,时序逻辑,非阻塞赋值,因为是 Mealy 型状态机,根据当前状态和当前输入,确定输出信号。 二段式状态机将三段式状态机二三段糅合在一起,一段式状态机则将三段式状态机三段融合。推荐使用三段式状态机,只有在状态转移逻辑非常简单,状态很少时会采用一段式状态机。 ### 1.2.2 数码管 见基础实验3 ### 1.2.3 矩阵键盘 见基础实验4 ## 1.3 实战演练 ### 1.3.1 系统架构 ``` verilog 系统框图: ``` ### 1.3.2 模块设计 首先是密码锁状态机逻辑,本例采用三段式状态机写法。代码如下: #### password_lock ```verilog module password_lock( input wire clk, input wire rstn, input wire [15:0] key_trigger, output reg [8*8-1:0] assic_seg, output wire [7:0] seg_point ); /* K00 K01 K02 K03 | 1 2 3 A | K04 K05 K06 K07 | 4 5 6 B | K08 K09 K10 K11 | 7 8 9 C | K12 K13 K14 K15 | * 0 # D */ /* 密码锁状态机设定: 1. SETUP状态 :设置密码,按*清空输入,按#确认输入进入LOCK状态,不足4位#键无效 2. LOCK状态 :锁定状态,按*清空输入,按#确认输入,不足4位#键无效,密码正确解锁,错误则进入ERROR状态 3. ERROR状态 :密码错误状态,按任意键返回LCOK状态 4. UNLOCK状态:解锁状态,按*重设密码,按#重新锁定,其余键无效 1-D键为输入 *为清空之前的输入 #为确认输入 */ wire flag_setup_password; wire flag_input_pass; wire flag_input_confirm; wire flag_error_return; wire flag_relock; wire flag_reset; localparam [2:0] ST_SETUP = 3'b001; localparam [2:0] ST_LOCK = 3'b010; localparam [2:0] ST_ERROR = 3'b100; localparam [2:0] ST_UNLOCK = 3'b101; reg [2:0] cu_st, nt_st; reg [4*4-1:0] password, input_password; reg [2:0] input_num; assign flag_setup_password = (cu_st == ST_SETUP) && (key_trigger[14]) && (input_num == 3'b100); assign flag_input_confirm = (cu_st == ST_LOCK) && (key_trigger[14]) && (input_num == 3'b100); assign flag_input_pass = (cu_st == ST_LOCK) && (password == input_password) && (input_num == 3'b100); assign flag_error_return = (cu_st == ST_ERROR) && (|key_trigger); assign flag_relock = (cu_st == ST_UNLOCK) && (key_trigger[14]); assign flag_reset = (cu_st == ST_UNLOCK) && (key_trigger[12]); //状态机第一段,传递寄存器状态 always @(posedge clk or negedge rstn) begin if(~rstn) cu_st <= ST_SETUP; else cu_st <= nt_st; end //状态机第二段,确定下一个状态机状态 always @(*) begin case(cu_st) ST_SETUP : nt_st <= (flag_setup_password)?(ST_LOCK):(ST_SETUP); ST_LOCK : nt_st <= (flag_input_confirm)?((flag_input_pass)?(ST_UNLOCK):(ST_ERROR)):(ST_LOCK); ST_ERROR : nt_st <= (flag_error_return)?(ST_LOCK):(ST_ERROR); ST_UNLOCK: nt_st <= (flag_relock)?(ST_LOCK):((flag_reset)?(ST_SETUP):(ST_UNLOCK)); default : nt_st <= ST_SETUP; endcase end //状态机第三段,根据状态和输入确定输出,这里由于信号较多,分了多个always块,也可以用case语句写在同一个always块中 always @(posedge clk or negedge rstn) begin if(~rstn) password <= 0; else if((cu_st == ST_SETUP) && (input_num != 3'b100)) begin if(key_trigger[00]) password <= {password[0+:3*4], 4'h1}; else if(key_trigger[01]) password <= {password[0+:3*4], 4'h2}; else if(key_trigger[02]) password <= {password[0+:3*4], 4'h3}; else if(key_trigger[03]) password <= {password[0+:3*4], 4'hA}; else if(key_trigger[04]) password <= {password[0+:3*4], 4'h4}; else if(key_trigger[05]) password <= {password[0+:3*4], 4'h5}; else if(key_trigger[06]) password <= {password[0+:3*4], 4'h6}; else if(key_trigger[07]) password <= {password[0+:3*4], 4'hB}; else if(key_trigger[08]) password <= {password[0+:3*4], 4'h7}; else if(key_trigger[09]) password <= {password[0+:3*4], 4'h8}; else if(key_trigger[10]) password <= {password[0+:3*4], 4'h9}; else if(key_trigger[11]) password <= {password[0+:3*4], 4'hC}; else if(key_trigger[12]) password <= 0; else if(key_trigger[13]) password <= {password[0+:3*4], 4'h0}; else if(key_trigger[14]) password <= password; else if(key_trigger[15]) password <= {password[0+:3*4], 4'hD}; else password <= password; end else password <= password; end always @(posedge clk or negedge rstn) begin if(~rstn) input_password <= 0; else if(cu_st == ST_LOCK) begin if(input_num == 3'b100) input_password <= input_password; else if(key_trigger[00]) input_password <= {input_password[0+:3*4], 4'h1}; else if(key_trigger[01]) input_password <= {input_password[0+:3*4], 4'h2}; else if(key_trigger[02]) input_password <= {input_password[0+:3*4], 4'h3}; else if(key_trigger[03]) input_password <= {input_password[0+:3*4], 4'hA}; else if(key_trigger[04]) input_password <= {input_password[0+:3*4], 4'h4}; else if(key_trigger[05]) input_password <= {input_password[0+:3*4], 4'h5}; else if(key_trigger[06]) input_password <= {input_password[0+:3*4], 4'h6}; else if(key_trigger[07]) input_password <= {input_password[0+:3*4], 4'hB}; else if(key_trigger[08]) input_password <= {input_password[0+:3*4], 4'h7}; else if(key_trigger[09]) input_password <= {input_password[0+:3*4], 4'h8}; else if(key_trigger[10]) input_password <= {input_password[0+:3*4], 4'h9}; else if(key_trigger[11]) input_password <= {input_password[0+:3*4], 4'hC}; else if(key_trigger[12]) input_password <= 0; else if(key_trigger[13]) input_password <= {input_password[0+:3*4], 4'h0}; else if(key_trigger[14]) input_password <= input_password; else if(key_trigger[15]) input_password <= {input_password[0+:3*4], 4'hD}; else input_password <= input_password; end else input_password <= 0; end always @(posedge clk or negedge rstn) begin if(~rstn) input_num <= 0; else if(cu_st == ST_SETUP || cu_st == ST_LOCK) begin if(flag_setup_password || flag_input_confirm) input_num <= 0; else if(key_trigger[00] || key_trigger[01] || key_trigger[02] || key_trigger[03] || key_trigger[04] || key_trigger[05] || key_trigger[06] || key_trigger[07] || key_trigger[08] || key_trigger[09] || key_trigger[10] || key_trigger[11] || key_trigger[13] || key_trigger[15]) input_num <= (input_num < 3'b100)?(input_num + 1):(input_num); else if(key_trigger[12]) input_num <= 0; else input_num <= input_num; end else input_num <= 0; end assign seg_point = 8'b0; always @(posedge clk or negedge rstn) begin if(~rstn) assic_seg <= "12345678"; else case(cu_st) ST_SETUP :begin assic_seg[0+:8] <= "-"; assic_seg[8+:8] <= "-"; assic_seg[16+:8] <= (input_num > 0)?(hex2assic(password[0+:4])):("_"); assic_seg[24+:8] <= (input_num > 1)?(hex2assic(password[4+:4])):("_"); assic_seg[32+:8] <= (input_num > 2)?(hex2assic(password[8+:4])):("_"); assic_seg[40+:8] <= (input_num > 3)?(hex2assic(password[12+:4])):("_"); assic_seg[48+:8] <= "-"; assic_seg[56+:8] <= "-"; end ST_LOCK :begin assic_seg[0+:8] <= "="; assic_seg[8+:8] <= "="; assic_seg[16+:8] <= (input_num > 0)?(hex2assic(input_password[0+:4])):("-"); assic_seg[24+:8] <= (input_num > 1)?(hex2assic(input_password[4+:4])):("-"); assic_seg[32+:8] <= (input_num > 2)?(hex2assic(input_password[8+:4])):("-"); assic_seg[40+:8] <= (input_num > 3)?(hex2assic(input_password[12+:4])):("-"); assic_seg[48+:8] <= "="; assic_seg[56+:8] <= "="; end ST_ERROR : assic_seg <= " ERROR "; ST_UNLOCK: assic_seg <= " unlock "; default : assic_seg <= "12345678"; endcase end function [7:0] hex2assic; input [3:0] hex; case(hex) 4'h0: hex2assic = "0"; // 0 4'h1: hex2assic = "1"; // 1 4'h2: hex2assic = "2"; // 2 4'h3: hex2assic = "3"; // 3 4'h4: hex2assic = "4"; // 4 4'h5: hex2assic = "5"; // 5 4'h6: hex2assic = "6"; // 6 4'h7: hex2assic = "7"; // 7 4'h8: hex2assic = "8"; // 8 4'h9: hex2assic = "9"; // 9 4'hA: hex2assic = "A"; // A 4'hB: hex2assic = "B"; // B 4'hC: hex2assic = "C"; // C 4'hD: hex2assic = "D"; // D 4'hE: hex2assic = "E"; // E 4'hF: hex2assic = "F"; // F default: hex2assic = " "; endcase endfunction endmodule //password_lock ``` 矩阵键盘行扫描模块在前面基础实验已经介绍过,但这次实验还需要为矩阵键盘添加按键上升沿检测模块,代码如下: #### matrix_key_trigger ```verilog module matrix_key_trigger( input wire clk, input wire rstn, input wire [15:0] key, output wire [15:0] key_trigger ); // 按键上升沿捕获模块 reg [15:0] key_d; // 上一时钟周期的按键状态 reg [15:0] key_d2; // 上两时钟周期的按键状态 assign key_trigger = (key_d) & (~key_d2); always @(posedge clk or negedge rstn) begin if (!rstn) begin key_d <= 0; key_d2 <= 0; end else begin key_d <= key; key_d2 <= key_d; end end endmodule //matrix_key_decode ``` 至于数码管模块,为了方便,在led_display_driver模块添加了参数定义,并未进行其他修改。 最后将几个模块例化在顶层,将端口相连接,代码如下所示: #### password_lock_top ```verilog module password_lock_top #( parameter VALID_SIGNAL = 1'b0, parameter CLK_CYCLE = 5000 )( //system io input wire external_clk , input wire external_rstn, output wire [7:0] led_display_seg, output wire [7:0] led_display_sel, input wire [3:0] col, output wire [3:0] row ); wire [15:0] key_out; wire [15:0] key_trigger; wire [8*8-1:0] assic_seg; wire [7:0] seg_point; led_display_driver #( .VALID_SIGNAL (VALID_SIGNAL), .CLK_CYCLE (CLK_CYCLE) )u_led_display_driver( .clk ( external_clk ), .rstn ( external_rstn ), .assic_seg ( assic_seg ), .seg_point ( seg_point ), .led_display_seg ( led_display_seg ), .led_display_sel ( led_display_sel ) ); matrix_key #( .ROW_NUM ( 4 ), .COL_NUM ( 4 ), .DEBOUNCE_TIME ( 10000 ), .DELAY_TIME ( 2000 )) u_matrix_key( .clk ( external_clk ), .rstn ( external_rstn ), .row ( row ), .col ( col ), .key_out ( key_out ) ); matrix_key_trigger u_matrix_key_trigger( .clk ( external_clk ), .rstn ( external_rstn), .key ( key_out ), .key_trigger ( key_trigger ) ); password_lock u_password_lock( .clk ( external_clk ), .rstn ( external_rstn), .key_trigger ( key_trigger ), .assic_seg ( assic_seg ), .seg_point ( seg_point ) ); endmodule //led_diaplay_top ``` ### 1.3.3 上板验证步骤 --- 可以直接将矩阵键盘,数码管的管脚约束文件中的约束复制到本次实验的管脚约束文件中。 将生成的sbit文件烧录好后,即可使用网页界面的虚拟按键进行使用。 ## 1.4 章末总结 本章通过设计一个简易密码锁系统,综合运用了前面基础实验中学习的**矩阵键盘扫描**、**数码管显示**等知识,并引入了**有限状态机(FSM)**的设计方法,完成了一个具有较强工程实用性的综合实验。 通过本实验,你应该掌握了以下几点核心能力: - 理解并运用 状态机进行系统流程控制; - 将多个功能模块(键盘、数码管、比较器)整合为一个完整系统; - 设计基于状态的控制逻辑,实现密码输入、校验、反馈显示等功能; - 理解数字电路系统中控制与数据路径的分离思想。 密码锁系统虽然逻辑简单,但已经具备了完整嵌入式控制系统的基本结构,是后续更复杂项目设计的重要基础。 ## 1.5 拓展训练 为了进一步加深对本实验内容的理解,并锻炼系统设计与工程实现能力,你可以尝试完成以下拓展任务: 1. **增加防爆破机制**:限定密码错误尝试次数,例如连续三次错误后锁定一段时间,并在数码管上提示“Err”。 2. **利用按键实现简易菜单系统**拓展状态机结构,允许通过矩阵键盘导航菜单,如“输入密码”、“查看状态”、“设置新密码”等。
