# 基础-6-HDMI显示 ## 6.1 章节导读随着多媒体技术的快速发展，高清显示已成为嵌入式系统与FPGA应用中不可或缺的一部分。HDMI（High-Definition Multimedia Interface）作为目前最主流的视频数字传输标准，广泛应用于电视、显示器、笔记本、摄像头等各类终端设备中。相比传统的模拟VGA接口，HDMI具有传输带宽高、支持音视频同步、无压缩信号传输等优点，能更好地满足现代图像处理和显示系统的需求。在FPGA开发中，掌握HDMI显示技术不仅是实现图像/视频输出的基础能力，更是后续图像识别、视频监控、图形用户界面（GUI）等复杂系统设计的前提。因此，本实验以HDMI显示为核心内容，带领大家从零开始构建一个完整的视频输出链路。通过配置显示参数、生成时序控制信号、输出RGB图像数据等关键步骤，最终实现在HDMI接口上稳定输出画面。在本次实验中我们将学习利用实验板的HDMI接口和MS7210芯片，进行HDMI显示实验的设计。 ## 6.2 理论学习 ### 6.2.1 VGA时序 VGA显示是在行同步和帧同步（场同步）的信号同步下，按照从上到下，从左到右的顺序，扫描到显示屏上。VGA扫描方式见下图所示：

图1.VGA扫描顺序

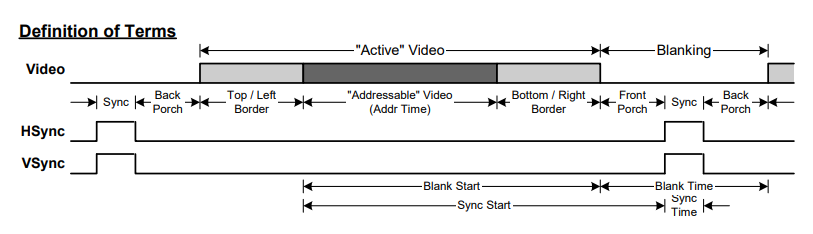

如上图所示，每一帧图像都是从左上角开始，逐行扫描形成，所以规定最左上角的像素点为第一个像素点，坐标是（0，0），以这个像素为起点，向右x坐标逐渐增大，向下y坐标逐渐增大，重复若干次后扫描到右下角完成一帧图像的扫描，扫描完成后进行图像消隐，随后指针跳回左上角重新进行新一帧的扫描。在扫描的过程中会对每一个像素点进行单独赋值，使每个像素点显示对应色彩信息，当扫描速度足够快，加之人眼的视觉暂留特性，我们会看到一幅完整的图片，这就是VGA 显示的原理。 VGA显示除了要有像素点的信息，还需要有行同步（HSync）和场同步（VSync）两个信号辅助显示。行同步信号规定了一行像素的开始与结束，场同步信号规定了一帧图像的开始与结束。在VESA DMT 1.12版本的标准文档中给出的VGA时序图如下图所示：

图2.VGA标准时序

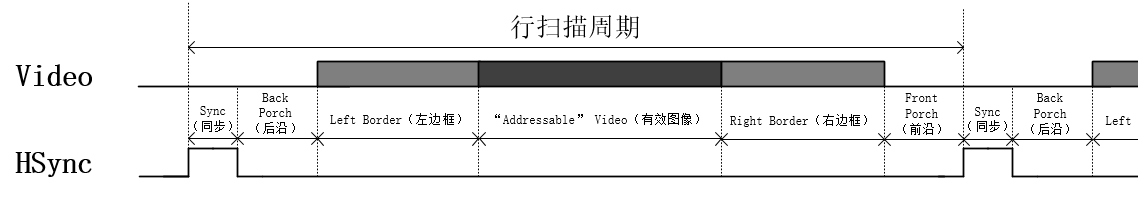

行同步时序如下图所示：

图3.行同步时序

行同步的一个扫周期要经过6个部分，分别是Sync（同步）、 Back Porch（后沿）、 Left Border（左边框）、 “Addressable” Video（有效图像）、 Right Border（右边框）、 Front Porch（前沿），这些过程的长度都是以像素为单位的，也就是以像素时钟为单位，例如Sync的值为96，也就意味着Sync阶段要经历96个像素时钟。HSync信号会在Sync同步阶段拉高（不同的芯片可能有不同标准）以确定新一行的开始与上一行的结束。而完整的一行像素很多，但有效的真正能显示在屏幕上的像素只有 “Addressable” Video（有效图像）部分的像素，其他阶段的像素均无效，无法显示在屏幕中。场同步时序如下图所示：

图4.场同步时序

场同步时序与行同步时序相同，也是分为6个部分，在Sync同步阶段拉高，标志着一帧的结束和新一帧的开始，其中像素只有在“Addressable” Video（有效图像）阶段才有效，其他阶段均无效。而场同步信号的基本单位是行，比如Sync的值为2，也就意味着Sync同步阶段要经历两行。那么我们将行同步和场同步信号结合起来，遍可以得到一帧图像的样貌，如下图所示：

图5.一帧图像组成示意图

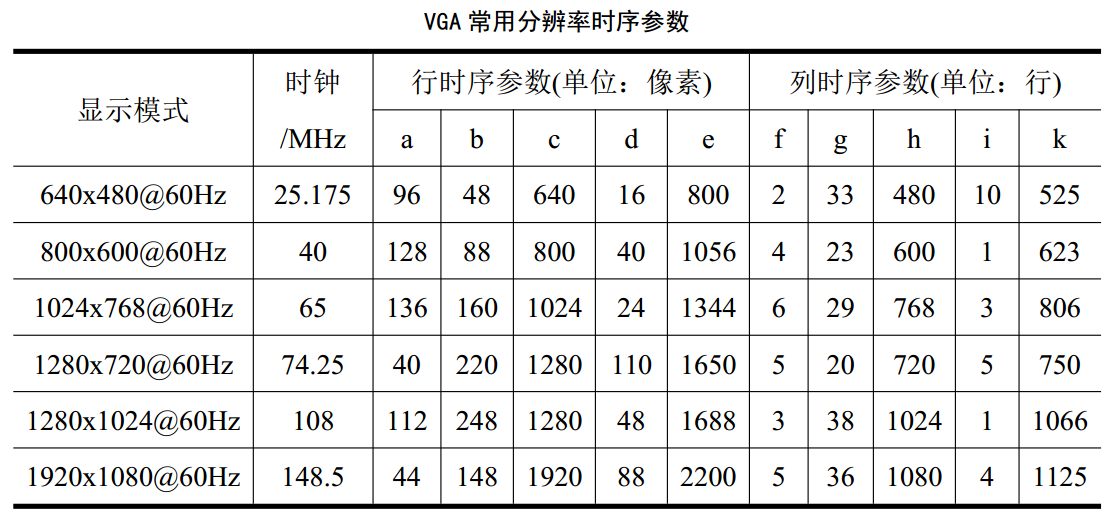

可以看到在行场同步信号构成了一个二维坐标系，原点在左上方，中间遍形成了一帧图像，而真正能显示在屏幕中的图像只有 “Addressable” Video（有效图像）部分。现在我们知道了行同步和场同步都要经历6个部分，那么这些部分的长度都是如何规定的呢？VGA 行时序对行同步时间、消隐时间、行视频有效时间和行前肩时间有特定的规范，场时序也是如此。常用VGA 分辨率时序参数如下表所示：

图6.常用VGA分辨率时序参数

### 6.2.2 MS7210芯片 MS7210是一款HD发送芯片，支持4K@30Hz的视频3D传输格式。可以支持的最高分辨率高达4K@30Hz，最高采样率达到300MHz。MS7210支持YUV和RGB 之间的色彩空间转换，数字接口支持YUV以及RGB格式输入。MS7210的IIS接口以及S/PDIF 接口支持高清音频的传输，其中S/PDIF接口既可以兼容IEC61937标准下的压缩音频传输，同时还支持高比特音频（HBR）的传输，在高比特音频（HBR）模式下，音频采样率最高为768KHz。MS7210的IIC 地址可以根据SA引脚进行选择。当 SA引脚上拉到电源电压或者悬空时，地址为 OxB2。当 SA 引脚连接到 GND 时，地址为0x56。

图7.MS7210芯片

图8.MS7210功能框图

MS7210芯片可以通过IIC协议对内部寄存器进行配置，有关芯片寄存器配置需要向芯片厂家进行申请。 ## 6.3 实战演练 ### 6.3.1实验目标 ### 6.3.2硬件资源实验板共有一个HDMI-OUT接口，由MS7210驱动，一个HDMI-IN接口，由MS7200驱动。

图9.板载HDMI芯片

实验箱配备一个小型HDMI显示器，该显示器HDMI接口与HDMI-OUT接口连接，图像可以显示在显示屏中，通过摄像头可以在网站观察现象

图10.实验箱显示器

### 6.3.3程序设计在设计程序时，我们先对本实验工程有一个整体认知，首先来看一下HDMI彩条显示实验的整体框图。

图11.HDMI彩条显示整体框图

可见整个实验一共由好多个模块组成，下面是各个模块简介 | 模块名称 |功能描述| 备注 | |:----:|:----:|:----:| | hdmi_top | 顶层模块 || | ms7210_ctrl_iic_top | ms7210芯片配置和iic顶层模块 |参考小眼睛例程| | ms7210_ctl | ms7210芯片配置和时序控制模块 |使用小眼睛例程| | iic_dri | iic驱动模块 |使用小眼睛例程| | vga_ctrl | vga时序信号生成模块 |参考野火例程| | vga_pic | vga像素数据生成模块 |参考野火例程| 本次实验主要完成vga_ctrl和vga_pic模块的设计。对于vga_ctrl模块，我们主要完成hsync，vsync信号，xy坐标，数据有效rgb_valid信号的设计。经过我们前面的学习已经对vga时序有了一定的了解，我们可以想象到这几个信号也只是一种计数器而已。本实验要实现640x480的彩条显示，相关参数如下所示： ```Verilog //parameter define parameter H_SYNC = 10'd96 , //行同步 H_BACK = 10'd40 , //行时序后沿 H_LEFT = 10'd8 , //行时序左边框 H_VALID = 10'd640 , //行有效数据 H_RIGHT = 10'd8 , //行时序右边框 H_FRONT = 10'd8 , //行时序前沿 H_TOTAL = 10'd800 ; //行扫描周期 parameter V_SYNC = 10'd2 , //场同步 V_BACK = 10'd25 , //场时序后沿 V_TOP = 10'd8 , //场时序上边框 V_VALID = 10'd480 , //场有效数据 V_BOTTOM = 10'd8 , //场时序下边框 V_FRONT = 10'd2 , //场时序前沿 V_TOTAL = 10'd525 ; //场扫描周期 ``` 首先设计两个计数器`cnt_h`和`cnt_v`分别对像素和行进行计数，一个像素时钟过后`cnt_h`加一，一行过后`cnt_v`加一，扫描完一帧之后，计数器归零。而其他的状态信号则可以根据计数器的计数进行设计。hsync信号只要`cnt_h < H_SYNC`就拉高，vsync信号类似。当计数到有效数据部分数据有效信号rgb_valid就可以拉高，注意，由于时序逻辑有一个时钟周期的反应时间，所以xy的坐标变化比rgb_valid提前一个时钟周期。参考代码如下所示： ```verilog `timescale 1ns/1ns //////////////////////////////////////////////////////////////////////// // Author : EmbedFire // 实验平台: 野火FPGA系列开发板 // 公司 : http://www.embedfire.com // 论坛 : http://www.firebbs.cn // 淘宝 : https://fire-stm32.taobao.com //////////////////////////////////////////////////////////////////////// module vga_ctrl ( input wire vga_clk , //输入工作时钟,频率25MHz input wire sys_rst_n , //输入复位信号,低电平有效 input wire [15:0] pix_data , //输入像素点色彩信息 output wire [11:0] pix_x , //输出VGA有效显示区域像素点X轴坐标 output wire [11:0] pix_y , //输出VGA有效显示区域像素点Y轴坐标 output wire hsync , //输出行同步信号 output wire vsync , //输出场同步信号 output wire rgb_valid , output wire [15:0] rgb //输出像素点色彩信息 ); //********************************************************************// //****************** Parameter and Internal Signal *******************// //********************************************************************// //parameter define parameter H_SYNC = 10'd96 , //行同步 H_BACK = 10'd40 , //行时序后沿 H_LEFT = 10'd8 , //行时序左边框 H_VALID = 10'd640 , //行有效数据 H_RIGHT = 10'd8 , //行时序右边框 H_FRONT = 10'd8 , //行时序前沿 H_TOTAL = 10'd800 ; //行扫描周期 parameter V_SYNC = 10'd2 , //场同步 V_BACK = 10'd25 , //场时序后沿 V_TOP = 10'd8 , //场时序上边框 V_VALID = 10'd480 , //场有效数据 V_BOTTOM = 10'd8 , //场时序下边框 V_FRONT = 10'd2 , //场时序前沿 V_TOTAL = 10'd525 ; //场扫描周期 //wire define wire pix_data_req ; //像素点色彩信息请求信号 //reg define reg [11:0] cnt_h ; //行同步信号计数器 reg [11:0] cnt_v ; //场同步信号计数器 //********************************************************************// //***************************** Main Code ****************************// //********************************************************************// //cnt_h:行同步信号计数器 always@(posedge vga_clk or negedge sys_rst_n) if(sys_rst_n == 1'b0) cnt_h <= 12'd0 ; else if(cnt_h == H_TOTAL - 1'd1) cnt_h <= 12'd0 ; else cnt_h <= cnt_h + 1'd1 ; //hsync:行同步信号 assign hsync = (cnt_h <= H_SYNC - 1'd1) ? 1'b1 : 1'b0 ; //cnt_v:场同步信号计数器 always@(posedge vga_clk or negedge sys_rst_n) if(sys_rst_n == 1'b0) cnt_v <= 12'd0 ; else if((cnt_v == V_TOTAL - 1'd1) && (cnt_h == H_TOTAL-1'd1)) cnt_v <= 12'd0 ; else if(cnt_h == H_TOTAL - 1'd1) cnt_v <= cnt_v + 1'd1 ; else cnt_v <= cnt_v ; //vsync:场同步信号 assign vsync = (cnt_v <= V_SYNC - 1'd1) ? 1'b1 : 1'b0 ; //rgb_valid:VGA有效显示区域 assign rgb_valid = (((cnt_h >= H_SYNC + H_BACK + H_LEFT) && (cnt_h < H_SYNC + H_BACK + H_LEFT + H_VALID)) &&((cnt_v >= V_SYNC + V_BACK + V_TOP) && (cnt_v < V_SYNC + V_BACK + V_TOP + V_VALID))) ? 1'b1 : 1'b0; //pix_data_req:像素点色彩信息请求信号,超前rgb_valid信号一个时钟周期 assign pix_data_req = (((cnt_h >= H_SYNC + H_BACK + H_LEFT - 1'b1) && (cnt_h < H_SYNC + H_BACK + H_LEFT + H_VALID - 1'b1)) &&((cnt_v >= V_SYNC + V_BACK + V_TOP) && (cnt_v < V_SYNC + V_BACK + V_TOP + V_VALID))) ? 1'b1 : 1'b0; //pix_x,pix_y:VGA有效显示区域像素点坐标 assign pix_x = (pix_data_req == 1'b1) ? (cnt_h - (H_SYNC + H_BACK + H_LEFT - 1'b1)) : 12'hfff; assign pix_y = (pix_data_req == 1'b1) ? (cnt_v - (V_SYNC + V_BACK + V_TOP)) : 12'hfff; //rgb:输出像素点色彩信息 assign rgb = (rgb_valid == 1'b1) ? pix_data : 16'b0 ; endmodule ``` 对于vga_pic模块，我们可以根据x坐标范围（0~639）分成十份，每一份输出不同的颜色。参考代码如下所示： ```verilog `timescale 1ns/1ns //////////////////////////////////////////////////////////////////////// // Author : EmbedFire // 实验平台: 野火FPGA系列开发板 // 公司 : http://www.embedfire.com // 论坛 : http://www.firebbs.cn // 淘宝 : https://fire-stm32.taobao.com //////////////////////////////////////////////////////////////////////// module vga_pic ( input wire vga_clk , //输入工作时钟,频率25MHz input wire sys_rst_n , //输入复位信号,低电平有效 input wire [11:0] pix_x , //输入VGA有效显示区域像素点X轴坐标 input wire [11:0] pix_y , //输入VGA有效显示区域像素点Y轴坐标 output reg [15:0] pix_data //输出像素点色彩信息 ); //********************************************************************// //****************** Parameter and Internal Signal *******************// //********************************************************************// //parameter define parameter H_VALID = 12'd640 , //行有效数据 V_VALID = 12'd480 ; //场有效数据 parameter RED = 16'hF800, //红色 ORANGE = 16'hFC00, //橙色 YELLOW = 16'hFFE0, //黄色 GREEN = 16'h07E0, //绿色 CYAN = 16'h07FF, //青色 BLUE = 16'h001F, //蓝色 PURPPLE = 16'hF81F, //紫色 BLACK = 16'h0000, //黑色 WHITE = 16'hFFFF, //白色 GRAY = 16'hD69A; //灰色 //********************************************************************// //***************************** Main Code ****************************// //********************************************************************// //pix_data:输出像素点色彩信息,根据当前像素点坐标指定当前像素点颜色数据 always@(posedge vga_clk or negedge sys_rst_n) if(sys_rst_n == 1'b0) pix_data <= 16'd0; else if((pix_x >= 0) && (pix_x < (H_VALID/10)*1)) pix_data <= RED; else if((pix_x >= (H_VALID/10)*1) && (pix_x < (H_VALID/10)*2)) pix_data <= ORANGE; else if((pix_x >= (H_VALID/10)*2) && (pix_x < (H_VALID/10)*3)) pix_data <= YELLOW; else if((pix_x >= (H_VALID/10)*3) && (pix_x < (H_VALID/10)*4)) pix_data <= GREEN; else if((pix_x >= (H_VALID/10)*4) && (pix_x < (H_VALID/10)*5)) pix_data <= CYAN; else if((pix_x >= (H_VALID/10)*5) && (pix_x < (H_VALID/10)*6)) pix_data <= BLUE; else if((pix_x >= (H_VALID/10)*6) && (pix_x < (H_VALID/10)*7)) pix_data <= PURPPLE; else if((pix_x >= (H_VALID/10)*7) && (pix_x < (H_VALID/10)*8)) pix_data <= BLACK; else if((pix_x >= (H_VALID/10)*8) && (pix_x < (H_VALID/10)*9)) pix_data <= WHITE; else if((pix_x >= (H_VALID/10)*9) && (pix_x < H_VALID)) pix_data <= GRAY; else pix_data <= BLACK; endmodule ``` 在顶层模块，我们首先要利用PLL ip核生成iic的驱动时钟进行初始化，由于ms7210芯片的需要，我们通过计数设置一个延迟复位信号，由于我们的彩条颜色是按照RGB565格式生成的，所以需要向RGB888进行转换，只需要填0补位即可，同时由于板载时钟是27M与25.175M相差不大，所以直接使用板载时钟作为像素时钟输出。然后我们将输出的行场同步信号，像素时钟，像素数据，像素数据有效信号等与模块相连接即可完成设计。顶层模块参考代码如下： ```Verilog `timescale 1ns / 1ns module hdmi_top( input wire sys_clk ,// input system clock 50MHz input rstn_in , output rstn_out , output hd_scl , inout hd_sda , output led_int , //hdmi_out output pixclk_out ,//pixclk output wire vs_out , output wire hs_out , output wire de_out , output wire [7:0] r_out , output wire [7:0] g_out , output wire [7:0] b_out ); wire cfg_clk ; wire locked ; wire rstn ; wire init_over ; reg [15:0] rstn_1ms ; //**********************************************// //*****************MS7210初始化******************// //**********************************************// //**************仿真时不编译此部分***************// `ifndef SIM //初始化成功标志 assign led_int = init_over; //生成10M IIC时钟 PLL u_pll ( .clkout0(cfg_clk), // output .lock(locked), // output .clkin1(sys_clk) // input ); //ms7210初始化模块 ms7210_ctrl_iic_top ms7210_ctrl_iic_top_inst( .clk ( cfg_clk ), //input clk, .rst_n ( rstn_out ), //input rstn, .init_over ( init_over ), //output init_over, .iic_scl ( hd_scl ), //output iic_scl, .iic_sda ( hd_sda ) //inout iic_sda ); //延迟复位 always @(posedge cfg_clk) begin if(!locked) rstn_1ms <= 16'd0; else begin if(rstn_1ms == 16'h2710) rstn_1ms <= rstn_1ms; else rstn_1ms <= rstn_1ms + 1'b1; end end assign rstn_out = (rstn_1ms == 16'h2710) && rstn_in; //**********************************************// `else assign led_int = 1; assign rstn_out = rstn_in; `endif //**********************************************// //**********************************************// //**********************************************// //**********************************************// wire [15:0] rgb565; wire [15:0] pix_data ; wire [11:0] pix_x; wire [11:0] pix_y; //vga行场同步控制模块 vga_ctrl vga_ctrl_inst ( .vga_clk (sys_clk ), .sys_rst_n (rstn_out ), .pix_data (pix_data ), .pix_x (pix_x ), .pix_y (pix_y ), .hsync (hs_out ), .vsync (vs_out ), .rgb_valid (de_out ), .rgb (rgb565 ) ); //彩条数据生成模块 vga_pic vga_pic_inst ( .vga_clk (sys_clk ), .sys_rst_n (rstn_out ), .pix_x (pix_x ), .pix_y (pix_y ), .pix_data_out (pix_data ) ); //RGB565转RGB888 assign pixclk_out = sys_clk ;//直接使用27M时钟，与25.175相差不大 assign r_out = {rgb565[15:11],3'b0}; assign g_out = {rgb565[10: 5],2'b0}; assign b_out = {rgb565[ 4: 0],3'b0}; endmodule ``` ### 6.3.4仿真验证由于仿真不需要对MS7210芯片进行初始化，所以我们在top文件中加入条件编译指令，并且在仿真文件中定义SIM宏，那么就可以在仿真中不编译ms7210初始化相关代码，只对vga时序进行仿真。我们只需要提供时钟和复位，即可对模块进行仿真。仿真文件如下所示： ```verilog `timescale 1ns / 1ns `define SIM module hdmi_top_tb; // Parameters //Ports reg sys_clk; reg rstn_in; wire rstn_out; wire hd_scl; wire hd_sda; wire led_int; wire pixclk_out; wire vs_out; wire hs_out; wire de_out; wire [7:0] r_out; wire [7:0] g_out; wire [7:0] b_out; initial begin sys_clk = 0; rstn_in = 0; #100 rstn_in = 1; end always #(500/27) sys_clk = ~sys_clk; hdmi_top hdmi_top_inst ( .sys_clk(sys_clk), .rstn_in(rstn_in), .rstn_out(rstn_out), .hd_scl(hd_scl), .hd_sda(hd_sda), .led_int(led_int), .pixclk_out(pixclk_out), .vs_out(vs_out), .hs_out(hs_out), .de_out(de_out), .r_out(r_out), .g_out(g_out), .b_out(b_out) ); endmodule ``` 直接点击sim文件夹下hebav文件夹中的do.bat文件即可利用ModuleSim对模块进行仿真，仿真波形如下：

图10.仿真波形（一）

从上图我们可以发现vsync信号拉高了两个行同步信号的长度，与设计相符

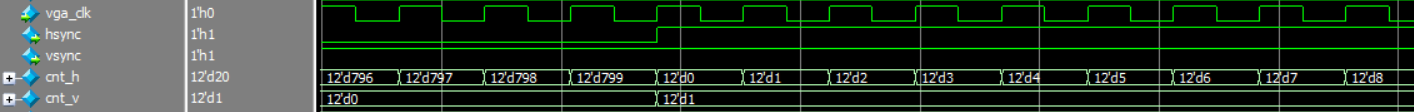

图11.仿真波形（二）

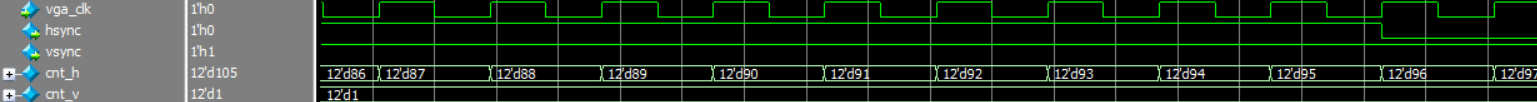

图12.仿真波形（三）

从图11和12中我们可以看到当cnt_h信号计数结束后会恢复0，cnt_v会加一，hsync信号会拉高96个像素时钟（0~95）cnt_h和hsync与设计相符。

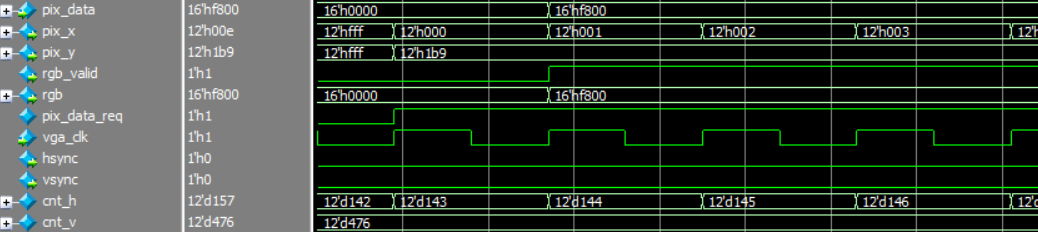

图13.仿真波形（四）

如图13所示，当cnt_h计数到H_SYNC + H_BACK + H_LEFT，也就是144时，rgb_valid拉高，xy轴坐标比rgb_valid提前一个时钟周期，以便pix_data准备好数据，符合设计。

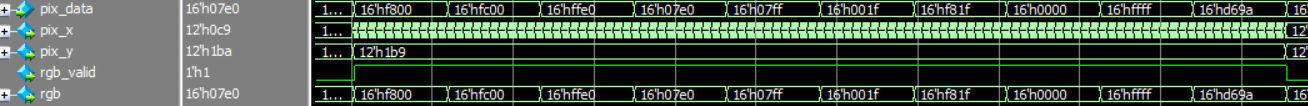

图14.仿真波形（五）
